000_Handheld Game Player 位置規劃

想設計這台遊戲機是因為我的手比較小,之前做的RaspBMO機子有些不順手, 另外自

學3D繪圖來做出自己的作品!! ^_^

位置規劃:

   主要想有那些板子要放進機子,板子的尺寸,其它零件尺寸…感覺頭大了嗎? XD

   其實只要動手去做就很簡單呀! 比如說把板子放在紙盒中疊排,需要開孔的地方用美工刀切開這可以很快做出原型機, 也可以用3D繪圖方式建出各零件後再疊排規劃非常方便.

下圖是用3D繪圖方式建出各零件後再疊排方式

建出各零件

疊合各部分檢查有沒有卡到

全部疊合確認

作法:

一開始是先設計出簡易機殼用來檢查各誤差. (3D列印,PCBA,電子零件..)

先檢查PCBA螺孔和各IO  port位置是否OK

檢查USB/LAN接口, 發現USB座有些緊,用砂紙磨後把公差記下.

插上cable   OK!

檢查插拔MicroSD卡,發現手指會卡到一些!

用黑筆標示MicroSD的修改區

檢查LCD部分OK!

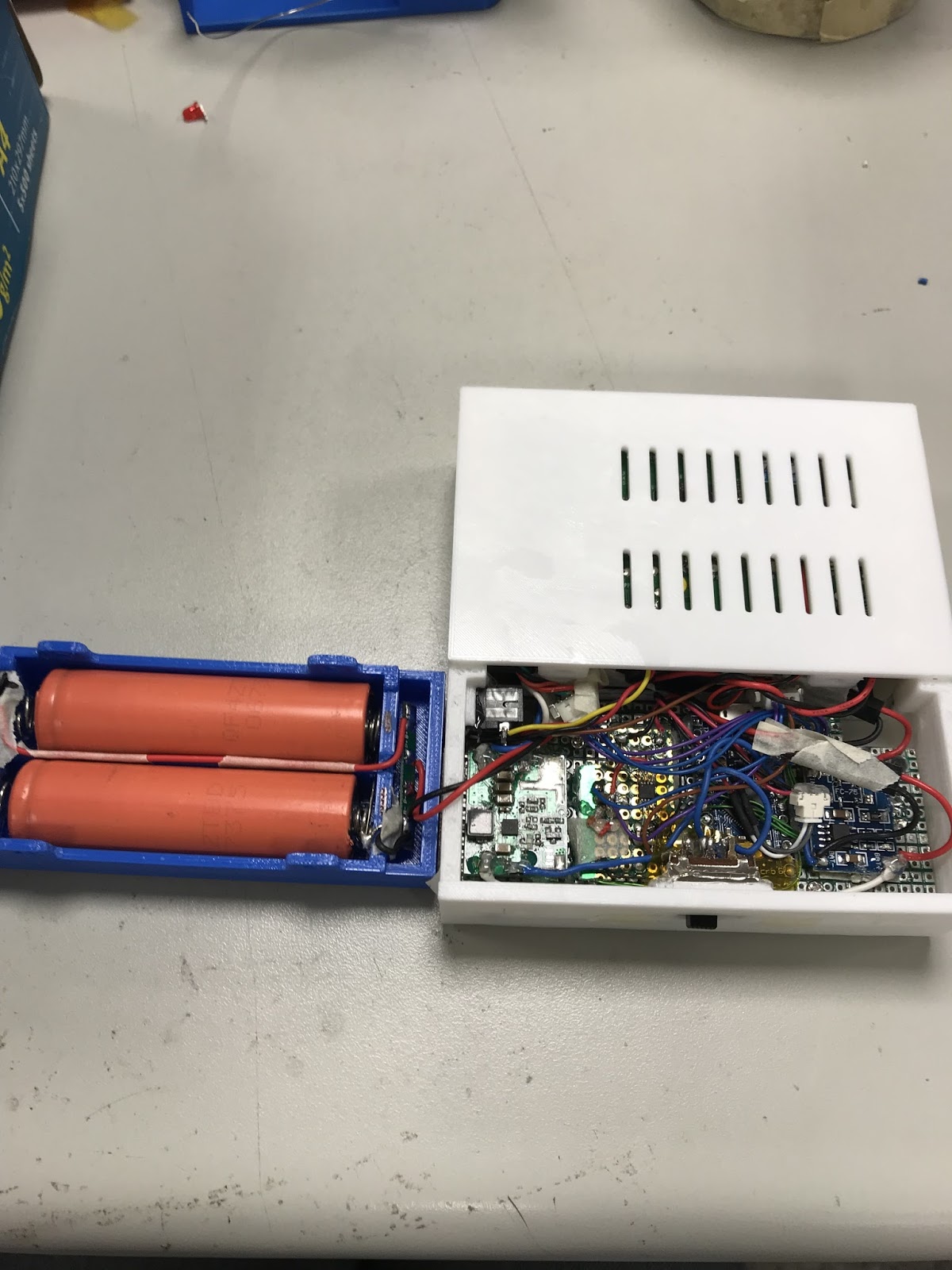

電池座檢查OK

在底座修改開洞增加電池空間,發現3D列印四邊角容易上翹,修圖增加襯裙可以有效防止!

設計開洞部分支撐防止下垂變型!

拆下支撐檢查平面OK

電池座接合檢查OK

 LCD上蓋原本有定位柱,但太小接合時PLA容易斷而更改設計

耳機座檢查 OK

電源開關檢查OK

充電座檢查

喇叭和按鍵部分

再來是邊做邊修

最後先用紙膠帶貼合,就完成一台原型機! ^-^

給想學3D繪圖的建議:

我是EE沒有學過3D繪圖軟體! 因為玩3D printer後想自己做一些東西,所以開始自學3D繪圖.

可以先到Udemy平台註冊上一門3D printer的免費課程, Udemy平台不定時有限時特價課,其實是你在平台上流覽過的課程, 所以我只花300元學會Solidworks !

https://www.udemy.com/solidwokrs-go-from-nothing-to-certified-associate-level/

推薦想學3D繪圖的人可以試試看!

Solidworks的免費網路教學適合學過基礎再進階學習

軟體取得方式只要沒有商業行為, 學生or Maker…, 都可以到原廠申請下載正版軟體!

學生(畢業生)可以用筆電接學校網路到原廠申請下載,請回自己學校問一下或問google大神囉!
