說明:

在露X買了一片3.5” LCD用在Pi2上,使用賣家附的Raspbian image file測試功能都正常,但用新版本的Raspbian載入賣家附的Driver就GG了! 依照賣家附的說明文件再仔細重做了2次一樣全白畫面!! 下圖是當時買的LCD照片

上網爬文後測試了很多種方式,最後終於成功作法如下:

首先板子上請燒寫最新版本的Raspbian Jessie (Image with desktop based on Debian Stretch)

請注意!!! 新版本的Raspbian系統為了防駭客攻擊,將SSH功能預設為Disable, 而開啟SSH方法是先在/boot/底下存一個檔名叫SSH (內容不重要),再插進Raspberry Pi2卡座後開機這樣就可以用putty來連線了!

相關說明可參考這: A SECURITY UPDATE FOR RASPBIAN PIXEL

Raspberry Pi2的IP位置可以用Advanced IP Scanner工具查出(請先google學會使用IP   Scanner)

接下來開啟putty填入IP address, connection type點SSH後按下Open

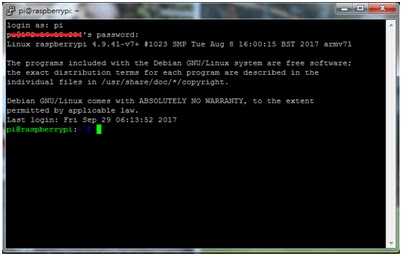

連線後在login as:輸入pi , 在password: 盲打輸入raspberry
 連線後先用sudo raspi-config指令進入設定
     在Advance Options設Expand Files system 使用所有SD卡容量空間.
    在Interfacing Options設定SPI “Enable” 和 SSH “Enable”

完成設定後離開rasp-config時系統會重新開機

重新開機後再用putty程式重新連線,做線上更新系統指令如下: (網路要有連外網哦!)

sudo apt-get update

sudo apt-get upgrade

過程中有問什麼....時按 y 和Enter鍵即可, 以上更新要等很久~~~請耐心等它跑完!

          更新後下wget指令到waveshare下載   3.5”LCD driver指令如下

wget http://www.waveshare.com/w/upload/0/00/LCD-show-170703.tar.gz

        下載完後將gz檔案解壓指令如下

tar xvf LCD-show-170703.tar.gz

      進入解壓的檔案夾

     cd LCD-show

執(運)行driver

sudo ./LCD35-show

做完後會重開機等一下會看到LCD顯示一些文字後進入系統.

完成!

2017/12/11
如果您是用"WAVESHARE"的LCD會和我用的畫面相反180度! 如果您也想USB/RJ45 conn在右邊,可以在執(運)行driver時加180(轉180度)即可!

./LCD35-show 180
