005_樹莓派粉紅機組裝

11/8 今天和大家介紹"樹莓派粉紅機"組裝過程,粉紅機的內部硬體是由白色原型機移轉過來.
       藉由以下的移轉步驟, 各位可以更清楚知道機台的內部構造.

首先在這下載STL 檔案和列印出各部件,我的列印設定是 Layer height: 0.2 mm , Top/Bottom/Shell thickness: 0.8 mm ,Fill Density:25%供大家參考,其餘請依照各位機器最佳值設定!

列印件如有多餘的毛邊請用400號砂紙打磨,再用牙刷清潔去掉粉末,請檢查各接合面是否平整,檢查完後再疊合看看是否OK,
這裡是我組合檢查Video: https://youtu.be/UYbr248KDvc

粉紅機組合檢查完成,接下來依序移轉白色原型機內部硬體

一開始先裝樹莓派主板: 拆開白色原型機紙膠帶.

 拆開電池座和接頭.

拆開 LCD上蓋.

拔下 LCD 和 充電connector.

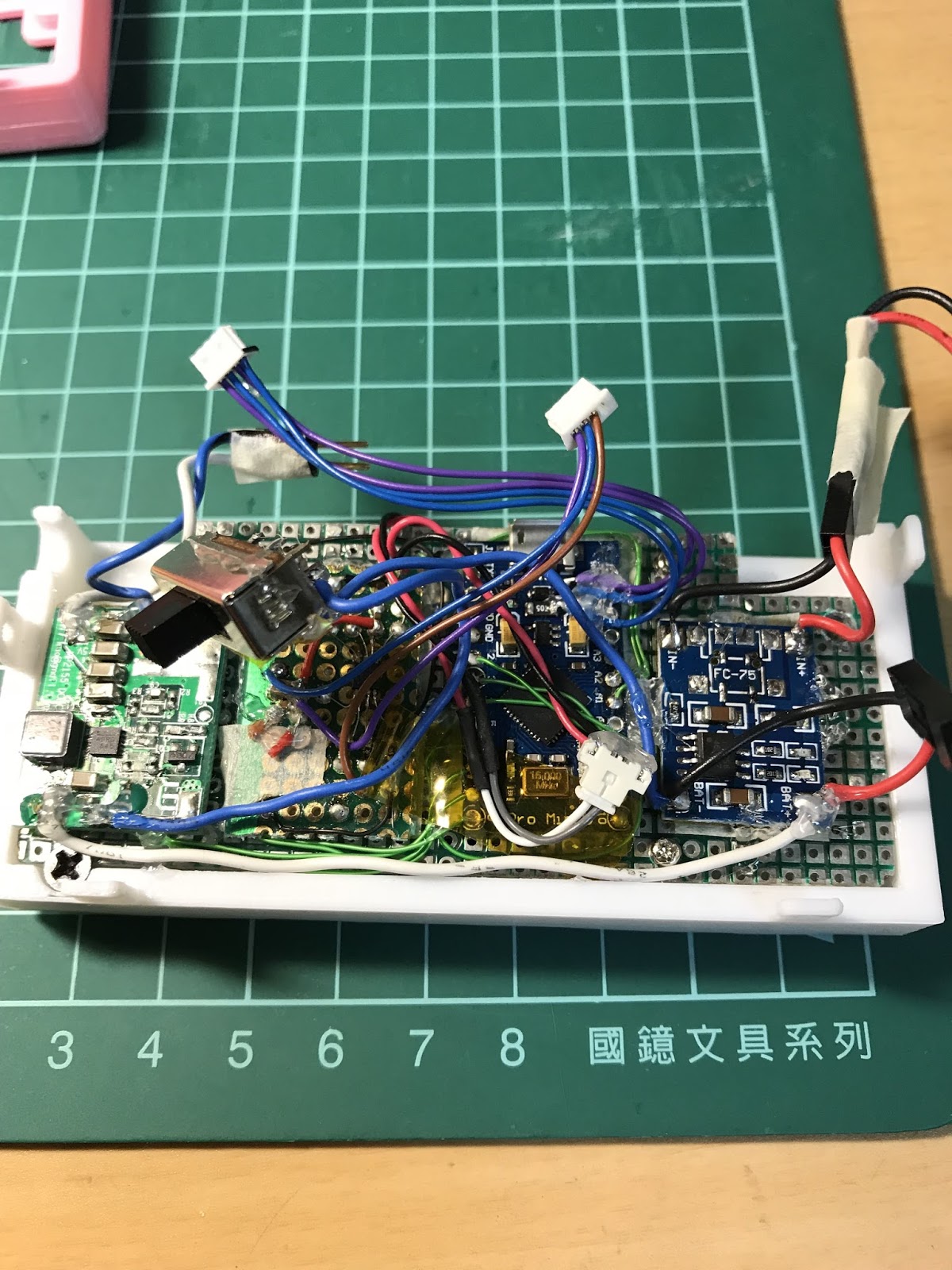

拆開Keypad和各接頭.

拆下樹莓派主板

將樹莓派裝到粉紅機上.

主板USB/LAN connector 對齊後再鎖上螺絲.

裝好主板後先上LCD和上蓋檢查是否OK,

沒問題後再拔下來準備裝Keypad

裝按鍵上蓋前必須先打磨一下各部位,因為3D列印是疊高列印所以邊不平整,按鍵因磨擦力大壓起來會卡卡的! 準備400號砂紙和工具打磨一下即可,按鍵也要打磨後壓看看是否有順順的感覺.

這裡是我順暢度檢查Video: https://youtu.be/7LnDCFRLdqI and https://youtu.be/E3aqUSJ6UyA

接下來是按鍵部分組裝

先用熱融膠固定充電座和耳機座,注意用膠時不可蓋到接合的平面!

 取下模組

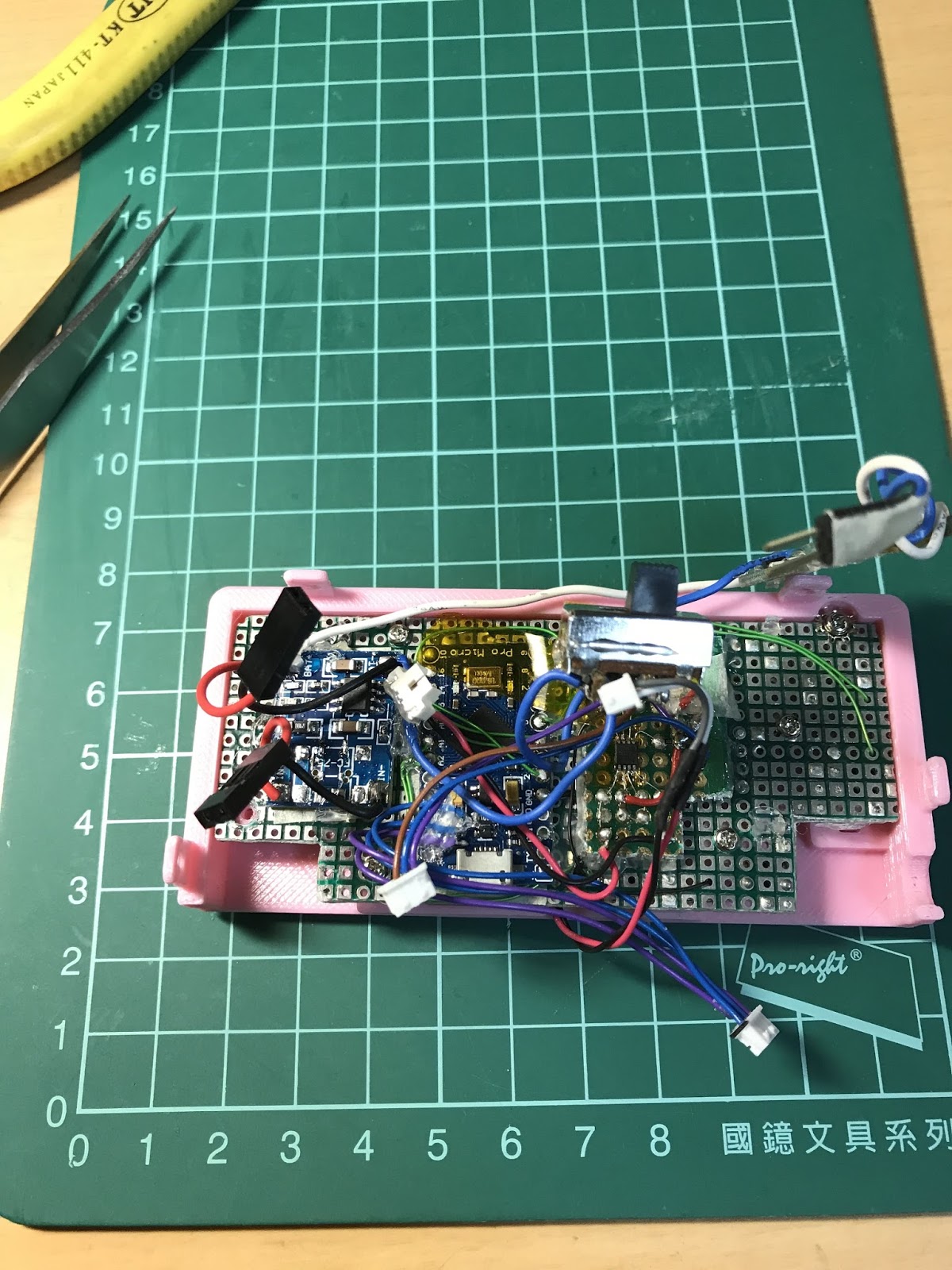

融膠固定喇叭後再用螺絲固定Keypad模組,

螺絲不要一次鎖緊,因為鎖太緊按鍵壓起來會很硬,

請輕鎖緊後再壓按鍵,重覆鎖緊或放鬆一一點調到您喜歡的按鍵感覺!

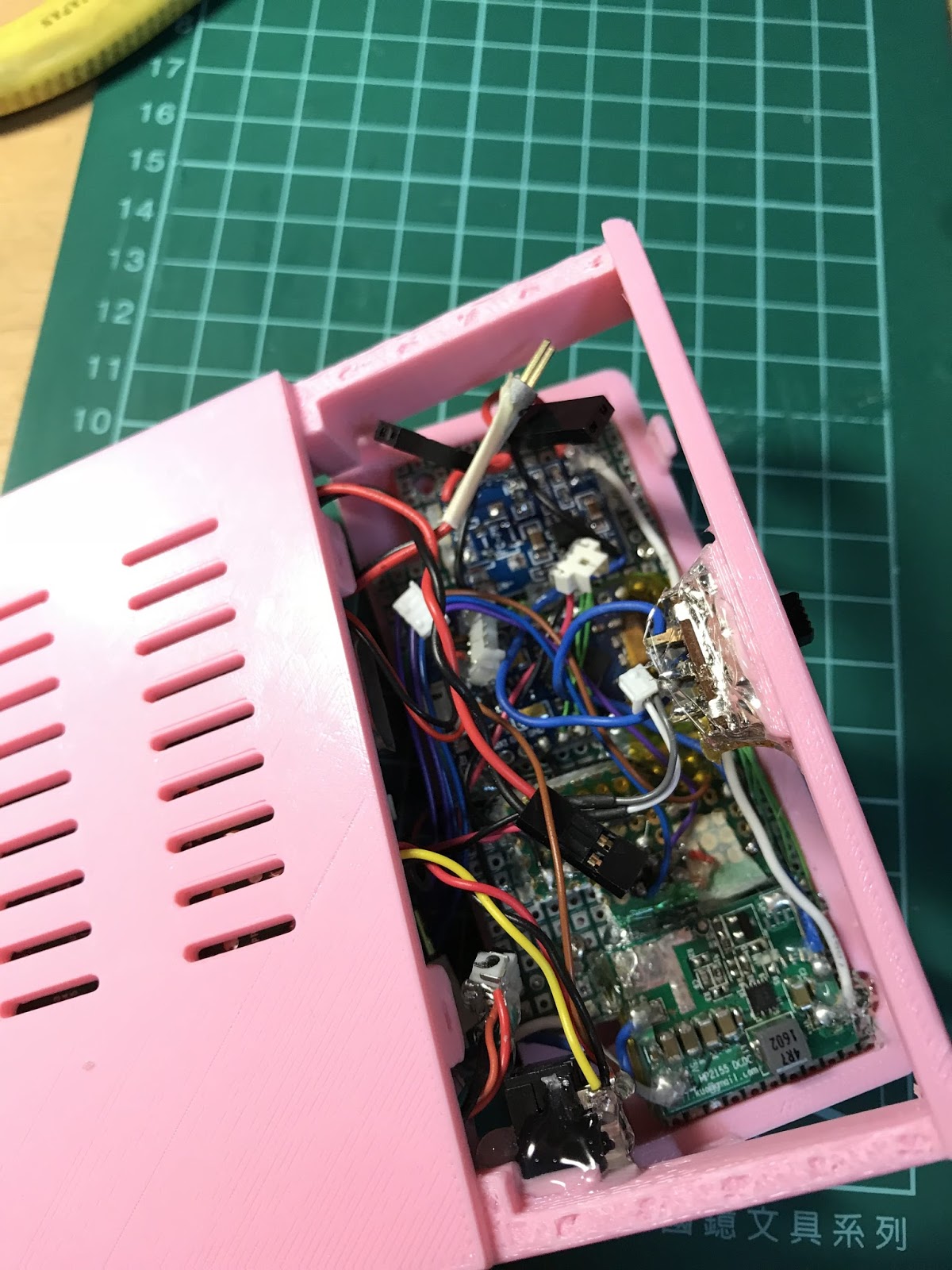

接上接頭後整線組合

組合後先接上舊電池座測試!

OK!

換粉紅色電池座

接上電池

暫時用紙膠帶固定,大家可以買粉色紙膠帶貼起來會更好看!

組裝完成!

 底下這兩張圖可以發現我加裝了LED燈蓋和修改加遮 LCD白邊!

2017/11/09 增加一張貼粉色膠帶固定照片

2017/12/08

    今天網友發現他的3.5"LCD和上蓋不合,檢查後發現LCD和我的山寨版在左右

    兩側空白邊相反!

我的山寨版排線在右側!

網友的LCD排線在左側!

LCD背面

 LCD包裝盒

如果您也是用"WAVESHARE"正廠這個LCD,上蓋請改印 BOX_Top_W_LCD.stl這個檔案.
請到這下載STL 檔案.

下圖是裝好3.5"LCD上蓋的樣子!

下圖可以明顯看出兩台不同的地方!

因LCD相反180度所以Driver要重設如下:

cd LCD-show/

./LCD35-show 180

cd RetroPie-Setup/

sudo ./retropie-setup.sh

選update all installed packages.
